一、产品简介

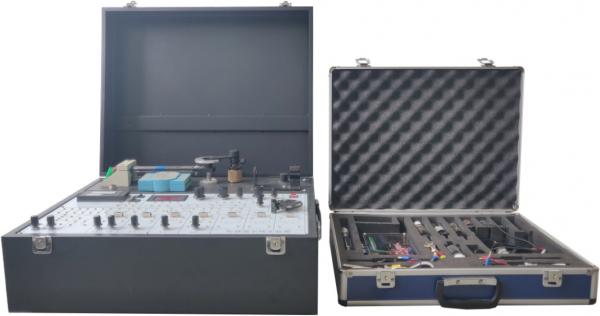

XS-01，根据院校实验室的实际情况，为适应不同类别、不同层次的专业需要，最新主推的箱式传感器实验仪XS-01传感器系统实验箱主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。XS-01传感器系统实验箱采用的传感器大部分是工业结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者具有的基本操作技能与动手能力。
二、产品组成
1、主板部分提供高稳定的±15V、＋5V、±4V、＋1.2V~＋12V可调等直流稳压电源；面板上还装有电压、频率显示表。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；智能调节仪表；RS232计算机串行接口。
2、信号源
1）加热源＜150℃（可调）；、
2）振动源 1 Hz~30Hz；
3）转动源 0~2400r/min
3、传感器：详见下表（共十九种传感器）
4、数据采集卡及处理软件：详见（六、V9.0数据采集卡及处理软件的特点）
5、实验箱：专用实验箱尺寸为515×420×185(mm)。
三、产 品 特 点
1、传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有一定的精度，更便于计算机做实验的特性分析。
2、仪器配温度源等加热装置。整个仪器采用手提式箱式结构，便于管理，实验完成后，便于保管存放。
四、产品技术指标
|
序号
|
传感器名称
|
实验范围
|
实验线性
|
备注
|
|
1
|
电阻应变式传感器
|
0～200g
|
±1%
|
全桥
|
|
2
|
扩散硅压力传感器
|
4-20kpa
|
±1%
|
|
|
3
|
差动变压器
|
±4mm
|
±2%
|
|
|
4
|
电容式传感器
|
±2.5mm
|
±3%
|
|
|
5
|
霍尔式位移传感器
|
±1mm
|
±3%
|
|
|
6
|
霍尔式转速传感器
|
2400转/分
|
±1%
|
|
|
7
|
磁电式传感器
|
2400转/分
|
±2%
|
|
|
8
|
压电式传感器
|
——
|
——
|
|
|
9
|
电涡流位移传感器
|
1mm
|
±2%
|
|
|
10
|
光纤位移传感器
|
1mm
|
±5%
|
|
|
11
|
光电转速传感器
|
2400转/分
|
±1%
|
|
|
12
|
集成温度传感器
|
常温-120℃
|
±4%
|
-50～150℃
|
|
13
|
Pt100铂电阻
|
常温-120℃
|
±4%
|
-200～650℃
|
|
14
|
K型热电偶
|
常温～120℃
|
±4%
|
-40～1000℃
|
|
15
|
E型热电偶
|
常温～120℃
|
±4%
|
-40～800℃
|
|
16
|
气敏传感器
|
50～2000PPm
|
——
|
对酒清敏感
|
|
17
|
湿敏传感器
|
10～95%RH
|
——
|
|
|
18
|
PN结温度传感器
|
常温～120℃
|
——
|
-55～125℃
|
|
19
|
NTC热敏电阻
|
20℃时，电阻为10K
|
——
|
|
|
20
|
光电创新模块
|
现代光电器件测量
|
——
|
可选配
|
|
21
|
数据采集系统及软件
|
测试软件
|
——
|
可选配
|
五、实验项目
1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔式传感器的位移特性实验
16．交流激励时霍尔式传感器的位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．用磁电式原理测量地震
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
29．利用光电传感器测转速的其它方案
30．集成温度传感器的温度特性实验
31．铂电阻温度特性实验
32．K型热电偶测温实验
33．对酒精敏感的气敏传感器的原理实验
34．湿度传感器的实验
35．PN结温度传感器测温实验
36．NTC热敏电阻性能实验
1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔式传感器的位移特性实验
16．交流激励时霍尔式传感器的位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．用磁电式原理测量地震
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
29．利用光电传感器测转速的其它方案
30．集成温度传感器的温度特性实验
31．铂电阻温度特性实验
32．K型热电偶测温实验
33．对酒精敏感的气敏传感器的原理实验
34．湿度传感器的实验
35．PN结温度传感器测温实验
36．NTC热敏电阻性能实验
37. 现代光电检测实验装配实验
38．数据采集系统实验（静态举例）
39．数据采集系统实验（动态举例）
38．数据采集系统实验（静态举例）
39．数据采集系统实验（动态举例）
