一、概述
“单片机综合实验箱”集编程、显示、通信接口于一体，实验内容涵盖了《单片机原理与接口》、《单片机控制技术》、《自动化控制》等课程教学，适合大中专院校开展单片机教学实验、课程设计及科研开发。能为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也可作为科研、开发工作者的得力助手。二、系统特点
1.丰富的接口电路，这些单片机接口电路涵盖了MCU的各个应用领域，并能够提供用户领先的应用和设计方法。
2.提供单片机ISP下载器。
3.提供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助用户快速的掌握这些接口的应用方法。
三、技术性能
1.输入电源：单相三线220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度 <85%（25℃） 海拔 <4000m
3.绝缘电阻：大于3MΩ
4.容量：<60VA
四、系统组成

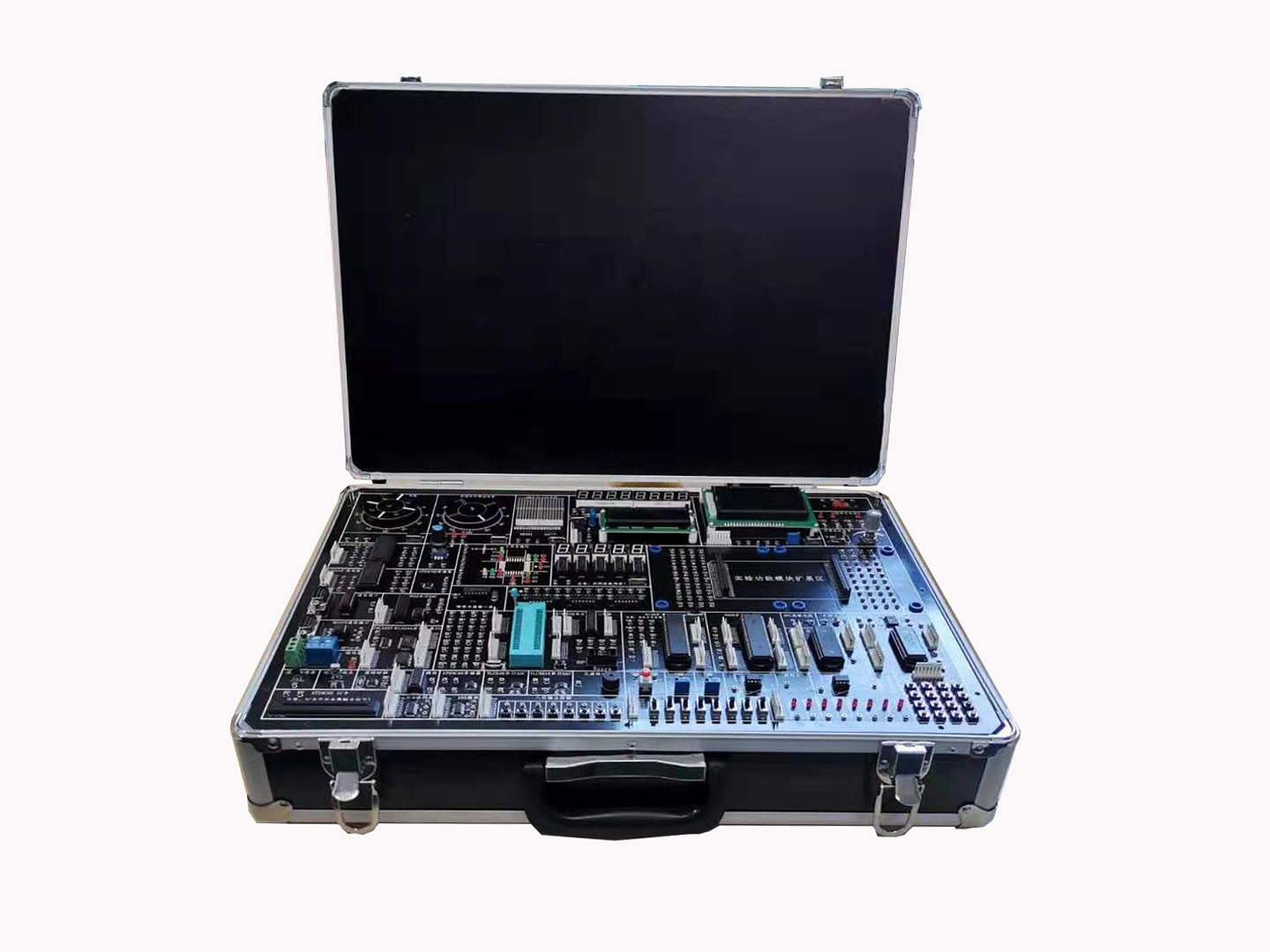

实验箱为铝合金框架结构，实验箱由主板（黑色线路板、多种电源系统，电源带全自动保护）、各种模块（共计45种，能自由插拔供取下学生练习,各种模块的供电电源均为：+5V/1A，±12V/0.5A，0-5V可调电压信号）和ISP下载器组成。
五、实验项目
1.八位LED流水灯实验
2.内部定时器实验
3.16×16 LED点阵实验
4.4×4矩阵键盘实验
5.八位独立键盘实验
6.外部中断实验
7.十字交通灯实验
8.无源蜂鸣器实验
9.继电器控制实验
10.八位数码管静态显示实验
11.八位数码管动态显示实验
12.DS18B20温度检测实验
13.红外遥控实验
14.RS-485通信实验
15.RS-232通信实验
16.IC卡（AT24C02集成电路）实验
17.74HC165扩展按键实验
18.74HC138译码器实验
19.74HC164扩展输出实验
20.PCF8563实时时钟实验
21.PCF8591扩展AD实验
22.PCF8591扩展DA实验
23.光敏电阻实验
24.NTC热敏电阻实验
25.步进电机驱动实验
26.直流电机驱动实验
27.8155扩展实验
28.8255扩展实验
29.8253扩展实验
30.HM6264外部RAM扩展实验
31.W27C512外部ROM扩展实验
32.基于74LS244与74LS273的IO扩展实验
33.TLC549串行ADC实验
34.TLC5615串行DAC实验
35.ADC0809并行ADC转换实验
36.DAC0832并行DAC转换实验
37.LCD1602驱动实验
38.LCD12864驱动实验
39.AT93C46串行接口存储器实验
40.AT24C02 EEPROM存储实验
