一、系统配置及功能

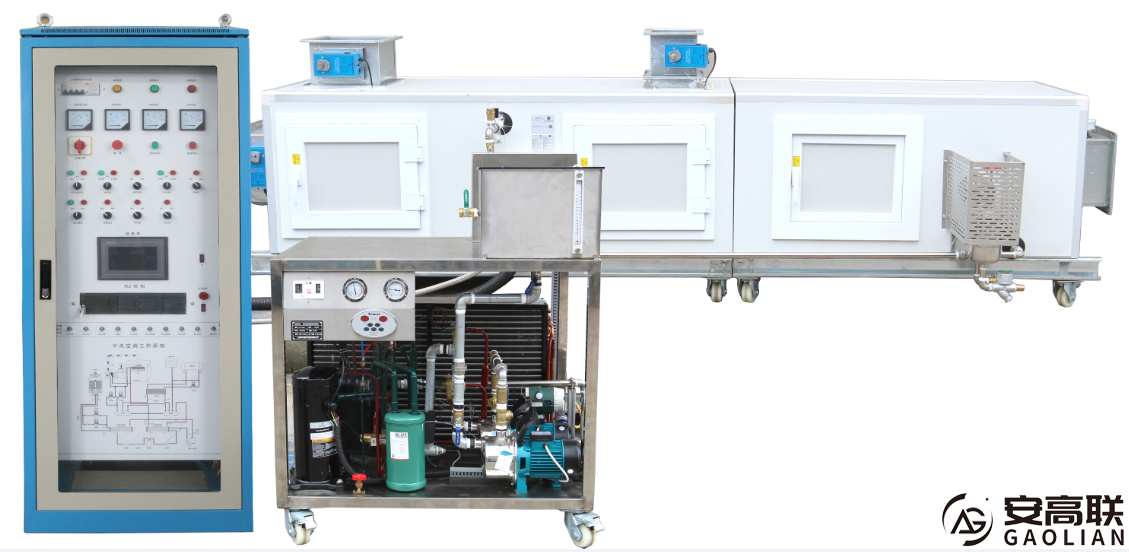

组合式空调机组实训装置应集制冷系统、空气处理、过程控制、工程组态技术于一体。组合式空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能。能实现一次回风系统、二次回风系统的空气处理过程，其配置及功能如下：
（1）热泵空调机组：压缩机、风冷冷凝器、水冷蒸发器、节流装置、高低压压力表。
（2）新回风混合段（进风段/出风段）：设有检查门，并配置初效过滤器。
（3）风机段（送风机段、回风机段）：风机出口安装手动调节阀，风机应采用低噪声高效率离心风机，安装在减震座上，出风口设有帆布软接管，座架上应装有橡胶减震器或金属弹簧减振器。
（4）表冷段：采用铜管串铝片。
（5）加热段：配置管状电热器。
（6）消声器：采用微穿孔消声器，与消声段连接的前后各段必须带检查门。
（7）加湿段：采用蒸汽加湿器、高压喷雾加湿器或湿膜加湿器。
（8）保护装置：温度保护器、高低压力保护器、水流保护器、隔离保护器、缺相保护器、过流保护器、三相漏电保护器。
（9）电气控制：电控柜、电源控制器、PLC可编程控制器、模拟量采集器、交流接触器、开关按钮、工业组态软件。温湿度传感器、风速传感器、温度变送器、流量变送器。
（10）设备水系统采用镀锌管连接，并配套有手动套丝机，可以完成系统管路制作。
（11）技术性能
1）输入电源：三相四线（或三相五线）～380V±10% 50Hz；
2）工作环境：温度-10℃～+40℃ ，相对湿度＜85%；
3）系统容量：＜10kW。
（12）对设备及元件：
1)采用的制冷压缩机、膨胀阀、电磁阀、储液器、换热器、风机、温湿度传感器均采用国产知名品牌，结构紧凑，换热效率高，运转平稳、操作简便、美观大方、使用寿命长。
2)电气控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制，符合国家安全标准；
3)装置内的电器元器件采用知名品牌（施奈德品牌），整机采用微电脑PLC控制系统对各组件进行控制和操作；
（13）设备监控：预留接口，可通过串口线接口到车站级综合监控电脑上，受综合监控系统监控（可以把运行状态的数据输出出来让电脑监控到）。
二. 实训项目
（1）掌握组合式空调机组各段的结构与功能
（2）组合式空调机组的组装与调试
（3）组合式空调机组温度的控制与调整
（4）组合式空调机组送风量的控制与调整
（5）组合式空调加湿量的控制与调整
（6）可编程控制器的编程、调试和应用
（7）数据采集的实现方法和实际应用
（8）闭环反馈控制的实现方法和实际应用
（9）计算机组态监控的实现方法和实际应用
（10）变频器控制组控制回路实训
三.配置清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
一 |
整机部分 |
|
|
|
|
1. |
压缩机 |
谷轮5匹ZW61KA-TFP-542 |
1套 |
|
|
2. |
高低压力保护器 |
P830HME |
1个 |
|
|
3. |
保护装置 |
温度保护器、水流保护器、隔离保护器、缺相保护器、三相过流漏电保护器 |
1套 |
|
|
4. |
风冷冷凝器 |
科威5P/380V风机 |
1套 |
|
|
5. |
水冷蒸发器 |
5P盘管式水冷冷凝器 |
1台 |
|
|
6. |
过滤器 |
EK-165 |
1个 |
|
|
7. |
膨胀阀 |
丹佛斯067N2152 |
1个 |
|
|
8. |
四通换向阀 |
|
1个 |
|
|
9. |
混合初效段 |
袋式过滤，过滤面积2.8m2,过滤效率60% |
1套 |
|
|
10. |
表冷段 |
铜管翅片式表冷器 |
1套 |
|
|
11. |
中间段 |
|
1套 |
|
|
12. |
加热段 |
翅片钢制加热器，2KW |
1套 |
|
|
13. |
加湿段 |
干蒸汽加湿机，孔径Ф2 加湿量1KG/h |
1套 |
|
|
14. |
送风机、回风机段 |
风机1.5KW 风量2000m2/h，低噪声高效率离心风机，减震装置，帆布软接管，橡胶减震器或金属弹簧减震器 |
1套 |
|
|
15. |
消声段 |
微孔板，前后段带检查门 |
1套 |
|
|
16. |
箱体段 |
双层壁板结构、内层为镀锌钢板、外层彩色复合钢板，中间采用30-50mm厚无氟聚氨酯封闭作为保温材料，配套304不锈钢底座，底座带有4个带刹车万向轮，方便于设备移动 |
1套 |
|
|
17. |
不锈钢底座 |
用于风冷热泵机组固定 |
1个 |
|
|
18. |
三菱变频器 |
采用三菱变频器FR-D740，带模拟量输入控制 |
2个 |
|
|
19. |
水泵 |
其中一个变频运行，一个工频运行 |
2个 |
|
|
20. |
不锈钢膨胀水箱 |
304 |
1个 |
|
|
21. |
PLC |
CPU SR30 |
1台 |
|
|
22. |
EM231 |
3台 |
|
|
|
23. |
触摸屏 |
TPC7062KX |
1台 |
|
|
24. |
控制柜 |
70cm×60cm×190cm含施耐德交流接触器，热继电器，中间继电器 |
1套 |
|
|
25. |
温湿度传感器、风速传感器、温度变送器、流量变送器 |
供电电压：24V,4-20mA信号输出 |
温湿度传感器2个、风速传感器1个、温度变送器4个、流量变送器1个 |
|
|
26. |
固定连接支架 |
|
1套 |
|
|
二 |
工具及资料 |
|
|
|
|
27. |
资料 |
指导书、软件、PLC程序等 |
|
|
|
28. |
维修工具 |
0-450管钳，0-300活动扳手，长柄螺丝刀等 |
1套 |
|
