一、系统概述
“AGLDG-2A型电工技术综合实验装置”是本企业在总结国内电工实验设备基础上及借鉴国外设计理念采用成熟的技术推出结构新颖、内容灵活的电工电子实验系统，不仅能满足目前我国大学本科、专科、中专及职校《电路分析》、《电工基础》、《电工学》、等课程实验大纲的要求，还能满足院校的工程训练的实验要求。特别适用于高中等院校现有实验设备的改造和工程创新，为大学本科、高职、职校等新建或扩建实验室，迅速开设实验和实训提供了良好的平台。

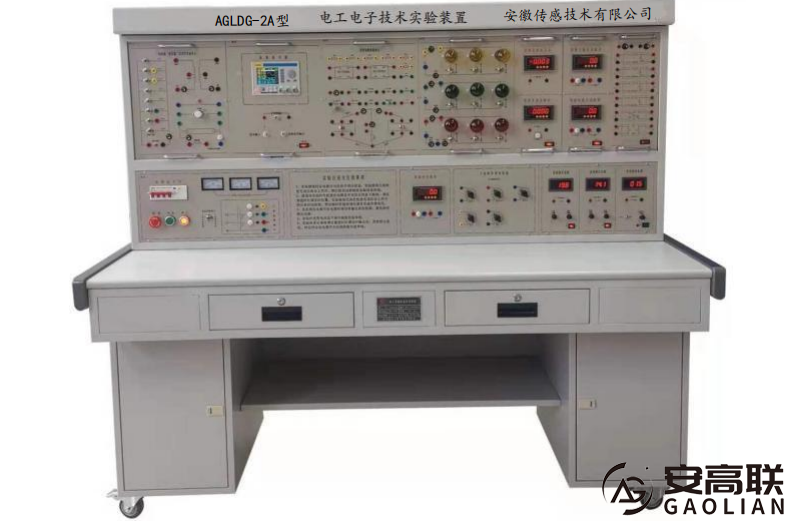

（参考图片）
1、装置主要由电源仪器控制屏、实验桌、实验挂箱、仪器仪表等组成。实验台实现嵌入式框架，实验台预留出合适尺寸的架子，将电源、信号源、示波器、数字万用表嵌入到实验台里，只露出面板部分供操作，面板后面门能够打开，便于随时更换和维护。为了保证投标设备的稳定性和可靠性，可通过增加核心模块实现新实验项目的要求。
2、双人位实验台，嵌入式框架，整机结构由上台体和下台体组成，上下台体可以拆卸。上台体为实验操作部分，由主控制屏、仪器仪表屏、实验综合挂箱等部分组成，主控屏和仪器仪表部分固定到上台体上，实验挂箱部分可根据实验科目进行更换；下台体为操作桌面、桌体、抽屉、储物柜等部分组成。
实验台四脚钢板加固，安装高强度万向轮。实验台桌面防火、防水、耐磨、绝缘，无异味。
3、本实验装置上的实验部件中元件是以分立的形式排列的，并且备有一定的数量元件的元件库，完全可以根据课程的需要，自行设计实验项目的实验电路实行的。可以说，本实验装置对实验内容没有太多的限制，因而也很适于各院校在本实验装置上开设各种电工实验和进行课程设计及产品开发。
4、全屏菜单式，所有测量仪表、电源、实验部件、元件库全部在屏上，只要总电源一开，在电工基础、电路分析领域内所有的常规性实验，所有综合性实验，所有设计性实验不需要更换任何部件，全部可以进行。
5、结构采用模块插件式，可自由移动位置、自由组合，使实验连线清晰，查故方便较挂箱式结构更先进、更灵活，更便于扩展实验。
6、模块化配置：仪表、电源、实验部件均做成模块化独立部件，便于更换和维修及拓展实验内容。
7、合理化实验布局：根据电工实验的强弱电实验区分，本装置精心设计布局，实验控制屏左边为强电实验区，右边为弱电实验区。学生容易判断电路特性，不容易接错线，并且做实验接线时导线不会交叉，便于老师检查实验接线正确性。
1、外观尺寸：约1700*700*1500mm（长*宽*高），下台体高度800mm，上台体距实验台桌面为700mm，总体高度为1500mm。
2、装置主体框架：采用铁质，板材厚度不小于2.5mm，双层亚光密纹喷塑结构，有可靠的接地保护措施；桌面为防火、防水、耐磨高密度板，结构坚固，绝缘，无异味。
3、实验挂箱采用插件结构，面板采用优质铝板雕刻印刷，实验挂箱面板采用优质铝板雕刻印刷，字体和线条立体感强不易摩擦，无污染经久耐用。采用安全性插头插座，具备防误插功能，无外漏导线。
4、实验挂箱采用插件结构，结构采用模块插件式，可自由移动位置、自由组合，使实验连线清晰，查故方便。
5、强电试验区和弱电试验区分开设置，强弱电线不能互插。
6、全部元器件、测量仪表、显示仪表、开关、接头等采用市场主流品牌，通过“CCC”认证。
7、工作电源：三相四线（或三相五线）～380V±5% 50Hz；
8、装机容量：＜1.5kVA；
9、重量：＜200kg
10、工作环境：温度-10℃～＋40℃，相对湿度＜85%（25℃）
11、配套工具及附件：配套全部实验项目必须的电工工具、仪表、元器件及附件等。
12、配套模拟训练软件，可实现虚拟仿真实验。
控制屏为铁质双层亚光密纹喷塑结构，铝质面板（凹刻印刷技术），为实验提供交流电源、交直流电压表、交直流电压表、功率型智能函数信号发生器（含频率计）、各种测试仪表及实验器件、仪表等，具体功能如下：
1、电源控制及交流电源部分
1）提供三相固定380V交流电源三相380V及单相0～250V连续可调交流电源，配备1台长轴调压器，规格为1.5kVA/0～250V，在三相电源的输出处设有过流保护，使相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只镜面指针式交流电压表，显示三相交流电输出的电压值。
2）设有实验用220V、20W的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实验使用，可防止灯丝损坏。
3）设有AC220V和AC380V交流电源接口，可为外部设备提供工作电源。
2、智能交直流数字电压表
量程分为2V-20V-200V-500V四档，测量范围为0～500V，四位半6个LED数码管数字显示，0.2级精度，最高精度可以显示小数点后4个数字，具有手动量程自动量程切换及读数锁存功能，仪表自带上下限报警自动关断等保护功能，同时具备交直流电压测试一键转换功能，仪表可以测量交流电压也可以测试直流电压，仪表测量时首个数字可以显示被测信号类型，并用字母A和D来区分交流和直流，仪表可以测试0-3000Hz的正弦电压，可带0-20mA和485通讯功能，仪表开机时可以设置为默认直流表也可以默认交流电压表。
3、智能交流数字电流表
量程分为20mA-200mA-2000mA-5A四档，测量范围为0～5A，四位半6个LED数码管数字显示，0.2级精度，最高精度可以显示小数点后4个数字，具有手动量程自动量程切换及读数锁存功能，仪表自带上下限报警自动关断等保护功能，支持工业标准通信网络接口及协议，同时具备交直流电流测试一键转换功能，仪表可以测量交流电流也可以测试直流电流，仪表测量时首个数字可以显示被测信号类型，并用字母A和D来区分交流和直流，可以带0-20mA和485通讯功能，仪表开机时可以设置为默认直流表也可以默认交流电流表。
4、智能功率表
提供能测量电路的电压、电流、功率因数、频率、视在功率、有功功率、无功功率。功率测量精度为0.5级，功率因数测量范围0.3～1.0，电压电流量程为0-500V/0-5A（从0V/A起可测）。具有抗干扰功能。能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示）。带RS485通讯协议。内置TVS保护电路。
电工技术实验
1、基本电工仪表使用与测量误差计算
2、减少仪表测量误差方法
3、电路元件伏安特性测绘（线性与非线性）
4、电位、电压的测定及电路电位图绘制
5、基尔霍夫定律验证
6、叠加定理验证及
7、等效电源定理
8、戴维南定理验证
9、诺顿定理验证
10、双口网络测试
11、互易定理验证
12、受控源VCCS、VCVS、CCVS、CCCS实验研究
13、典型电信号的观察与测量
14、RC一阶电路响应测试
15、二阶动态电路响应研究，
16、R、L、C元件阻抗特性测试
17、RC串、并联选频网络特性测试，
18、R、L、C串联谐振电路研究
19、用三表法测量交流电路等效参数
20、正弦稳态交流电路相量研究（日光灯功率因数提高实验）
21、互感实验、单相铁芯变压器特性测试
22、三相交流电路电压、电流测量（星型、三角型连接）
23、三相电路功率测量、单相电度表校验
24、功率因数及相序测量
